1 概述

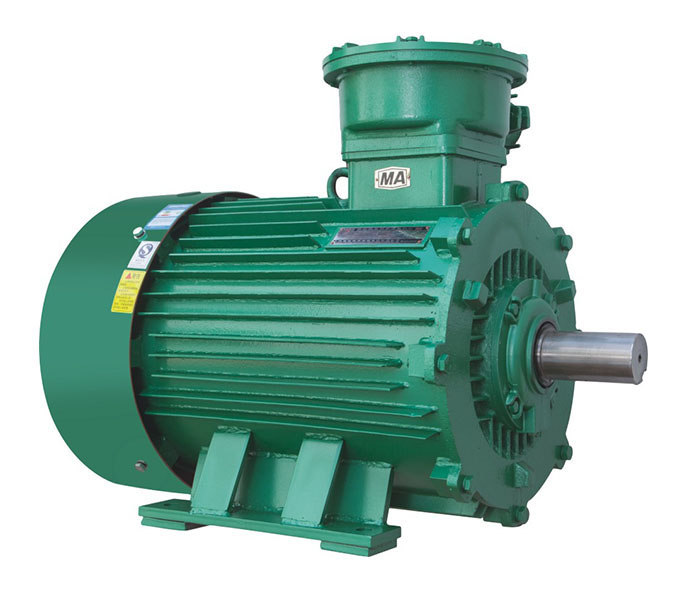

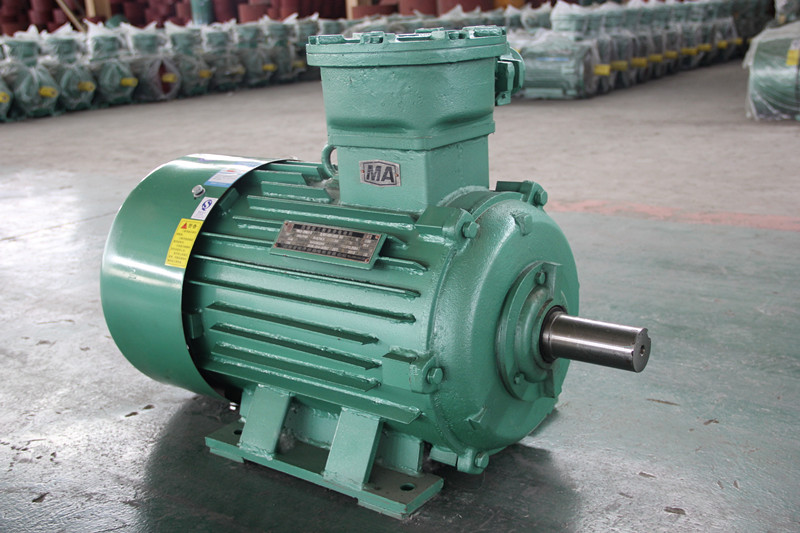

    YBK3（機座號80～355）系列煤礦井下用隔爆型三相異步電動機（以下簡稱為：電動機），適用于含有甲烷或煤塵的煤礦井下的電氣設備上，作為一般動力設備使用。

電動機的防爆性能執行GB3836.1-2010《爆炸性環境  第1部分：設備 通用要求》、GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備 》、GB3836.3-2010《爆炸性環境 第3部分:由增安型“e”保護的設備》、MT451-1995 煤礦用隔爆型低壓三相異步電動機安全性能通用技術規范》。電氣性能執行Q/NY-008-2015《YBK3系列煤礦井下用隔爆型三相異步電動機技術條件（機座號80～355）》的規定，防爆標志為ExdI，適用于煤礦井下采掘面具有甲烷可燃性氣體或煤塵與空氣形成爆炸性氣體環境的場所。

該系列產品具有高效、節能、壽命長、性能好、噪音低、防爆結構先進，起動性能優良、外形美觀、可靠性高、防震、運行不產生火花、使用維護方便等優點。

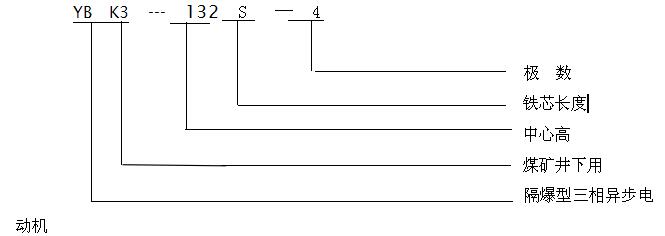

2 產品型號及意義

3.基本參數

額定電壓：380V、600 V、1140 V、380/660 V、660/1140 V
額定頻率：50Hz
功率范圍：5.5-315KW
絕緣等級：F
防護等級：IP55
冷卻方式：IC411
防爆等級：Ex d I Mb

4 使用范圍及使用條件

4.1 電動機使用環境條件

4.1.1 環境空氣溫度隨季節變化，一般不超過-15~+40℃ ；

4.1.2 環境大氣壓力80~110Kpa；

4.1.3 海拔不超過1000m；

4.1.4 環境空氣大相對濕度不超過95%（當溫度為+25℃時）；

4.1.5 在爆炸上、下限之間的可燃性氣體、蒸汽、薄霧、粉塵或纖維與空氣等形成的具有爆炸危險的煤礦井下采掘工作面。

4.2 電動機使用電氣條件

4.2.1 額定頻率50Hz，同步轉速3000 r/min、1500r/min、1000 r/min、750 r/min、600 r/min;

4.2.2 額定電壓為380V、660V、1140V、380/660V、660/1140V，允許滿壓直接起動。

4.2.3 電動機定額為連續工作制定額，工作制類型為S1。

4.2.4 電動機定子繞組采用F級絕緣系統，電動機在規定的工況范圍內的小風量下運行時，軸承的允許（溫度計法）應不超過95℃，外殼表面高溫度（溫度計法）應不超過150℃，定子繞組的溫升（電阻法）按85K考核。

5 電動機的安裝結構型式及主要規格

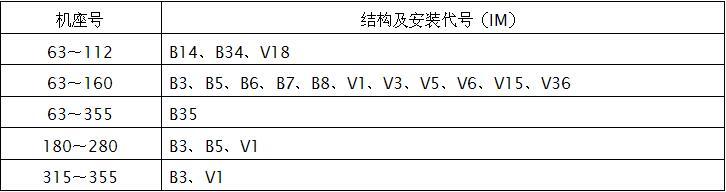

5.1本系列電動機的結構及安裝型式見表1。

表   1

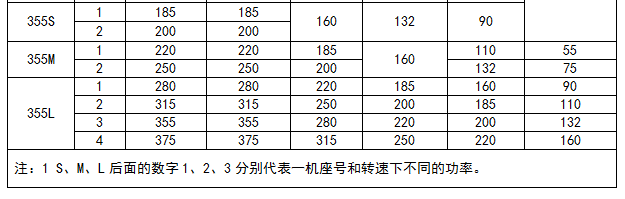

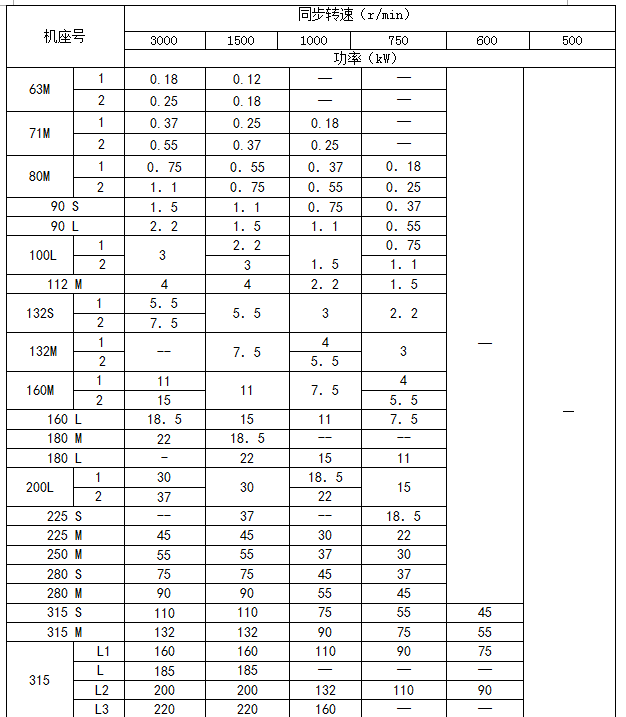

4.2 本系列電動機的主要規格見表2。

表   2
